Варианты изготовления обсадных коробок

Существует несколько способов изготовления обсадной коробки для оконного проема срубового дома. Выбор конкретного варианта зависит от вида сруба, толщины стен, а также от того, планируется ли изготовление обсадной коробки в черновом варианте, предполагающем дальнейшую отделку, или же сразу в чистовом.

Вот основные варианты изготовления обсадных коробок для срубов:

  • В закладной брусок. В этом варианте в самом срубе вырезается паз. Собственно обсадная коробка собирается из пиломатериалов (брус, доска) естественной влажности. Это черновой вариант исполнения.
  • В колоду, или в шип-монолит. Это также черновые варианты исполнения, в которых используются нестроганные, нешлифованные пиломатериалы естественной влажности, только сама коробка в этом случае является монолитной.
  • В колоду-классика. Это чистовой вариант исполнения, поэтому он требует использования просушенных до 8-10% влажности, струганных и шлифованных пиломатериалов, не требующих дальнейшей отделки после установки. Обсадная коробка в этом варианте монолитная.
  • В шип с чистовым откосом. Это также чистовой вариант исполнения. Обсадная коробка из струганных и шлифованных пиломатериалов здесь является сборной и устанавливается в паз в срубе.

Рассмотрим перечисленные варианты более подробно.

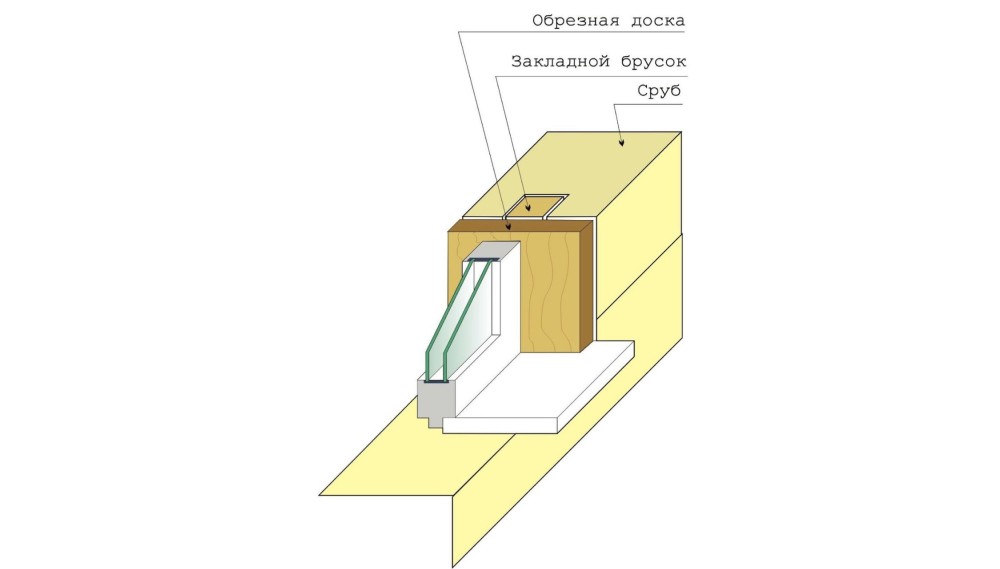

В закладной брусок

Это очень распространенный вариант исполнения обсадной коробки, поскольку его можно успешно применять практически на любых типах срубов, за исключением разве что срубов из калиброванного бревна диаметром более 35 см.

Перед установкой обсадной коробки в центральной части вертикальных торцов сруба вырезается продольный паз под брусок сечением 50х50 мм, который вставляется в этот паз со слоем уплотнительного материала.

Отдельно собирается обсадная коробка в виде буквы П из пиломатериалов естественной влажности (как правило, используется обрезная доска толщиной 50 мм).

Подготовленную коробку устанавливают в проем и прикрепляют к закладному бруску при помощи саморезов 6х100 мм через каждые 30 см. Низ обсадной коробки фиксируется в нижний венец оконного проема.

Изготовленная таким образом обсадная коробка требует дальнейшей обработки откосов после установки окна.

В шип-монолит

Так же, как и в предыдущем варианте, в вертикальных торцах сруба вырезаются пазы размером 55х55 мм.

Далее из массивного бруса естественной влажности размером 100х150 или 100х200 мм вырезаются две монолитные стойки Т-образного профиля, которые вставляются в пазы через слой уплотнительного материала.

Нижние концы стоек при помощи самонарезных шпилек фиксируются в нижний венец проема.

К верхним концам стоек саморезами крепится установленная в распор доска толщиной 50 мм – так называемый вершник.

После монтажа окна потребуется обработка откосов, поскольку в данном случае используются нестроганные, нешлифованные материалы.

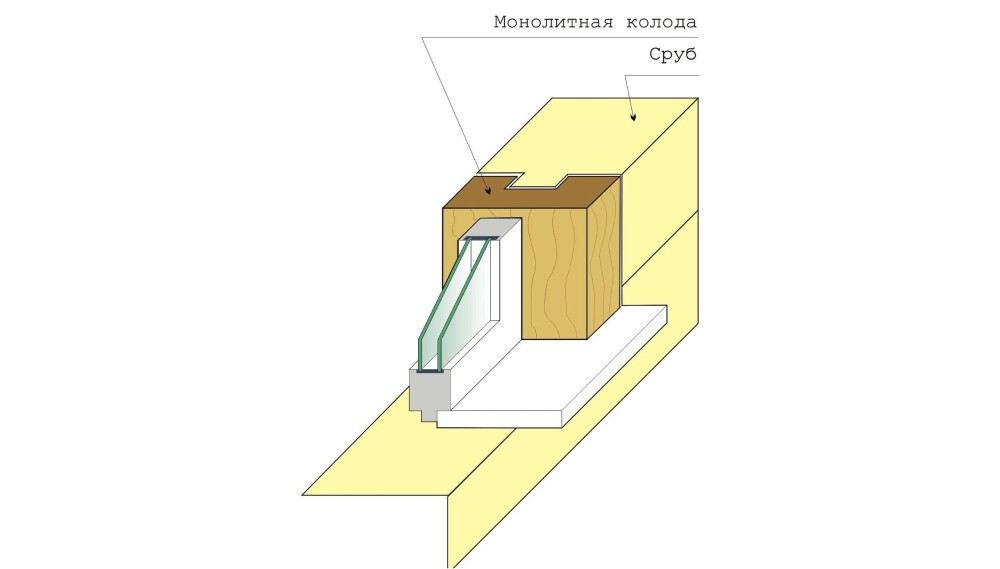

В колоду

В вертикальных торцах сруба вырезается продольный гребень, иначе называемый шипом. Монолитная вертикальная стойка обсадной коробки (колода) вырезается из нестроганного нешлифованного массивного бруса естественной влажности и имеет в поперечном сечении вид буквы П. Колоды через уплотнительный материал надеваются на шипы сруба. В верхней части проема в распор устанавливается доска-вершник и саморезами крепится к стойкам. Возможно также изготовление замкнутой по периметру обсадной коробки, имеющей порог или подоконник.

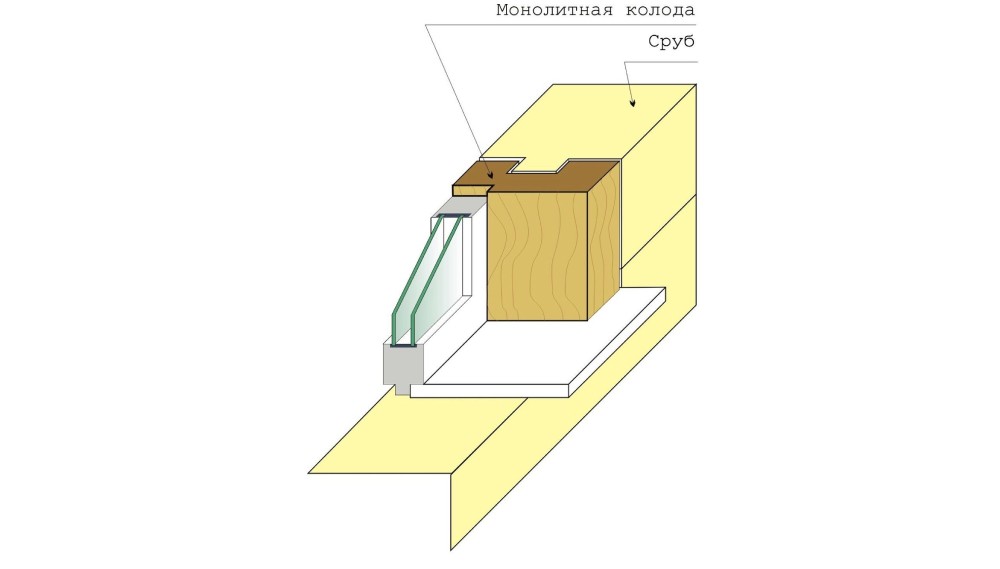

В колоду – классика

Данный вариант изготовления обсадной коробки во многом аналогичен предыдущему, с той лишь разницей, что в качестве стоек-колод используется профилированный, строганный шлифованный брус с наружной четвертью, позволяющей произвести монтаж окна. Этот брус точно так же монтируется на предварительно вырезанный шип в торце сруба. Использование такого бруса позволяет обойтись без последующей обработки откосов.

В шип с чистовым откосом

В вертикальных торцах сруба вырезается продольный паз. Собственно обсадная коробка, состоящая из закладного бруска, боковых стоек, накладной четверти и вершника, имеющая полностью чистовую отделку, собирается из клееных материалов при помощи анодированных саморезов и столярного клея. Крепление этой конструкции к нижнему венцу осуществляется таким образом, чтобы шляпки фиксирующих саморезов были утоплены в массив стойки.

Для изготовления обсады по данному методу может быть использован клееный материал класса «А» (цельноламельный, с не удаленными натуральными сучками) или класса «Экстра» (бессучковый ). В обоих случаях готовая обсадная коробка сама по себе служит откосом и не требует дальнейшей отделки.

Это наиболее удачный вариант монтажа, поскольку наличие накладной четверти позволяет избежать промерзания пеномонтажного шва и образования так называемого температурного мостика, оказывающего негативное влияние на эксплуатационные качества древесины.
